روش های اتصال لوله 5 لایه: پرسی، کوپلی یا فشاری؟
تنوع اتصالات و روش های اتصال در صنعت لوله کشی ساختمان در سرعت اجرا، کیفیت و دوام شبکه لوله کشی نقش مؤثری دارد. در این میان لوله و اتصالات 5 لایه با اتصالات پرسی، کوپلی یا فشاری در سیستم های گرمایشی، آب رسانی و تهویه مطبوع مورد استفاده قرار می گیرند. با این مطلب همراه باشید در ادامه به معرفی انواع روش های اتصال همچون پرسی،کوپلی یا فشاری می پردازیم و سپس آنها را با هم مقایسه می کنیم تا بتوانید مناسب ترین روش اتصال را برای پروژه مورد نظرتان انتخاب کنید.
کاربرد لوله های 5 لایه
لوله های 5 لایه با توجه به نوع پلیمر و چسب به کار رفته در آن ها، به انواع مختلفی تقسیم شده اند. لوله های 5 لایه از 2 لایه پلیمری، یک لایه فلزی و 2 لایه چسب بین لایه های فلزی و پلیمری تشکیل شده اند. با انتخاب نوع مناسب لوله 5 لایه و رعایت نکات اجرایی لوله کشی می توانید از یک سیستم بی نقص در ساختمان بهره مند شوید.
لوله کشی و روش های اتصال لوله های 5 لایه مزایای زیادی دارد و به همین دلیل توانسته جایگزین مناسبی برای روش های قدیمی باشد. از این نوع لوله کشی در لوله های آب گرم و سرد ساختمان، لوله های شوفاژ و رادیاتور، سیستم گرمایش از کف، صنایع مختلف همچون گاز، نفت، پتروشیمی و ... استفاده می شود. از ویژگی های خاص لوله های 5 لایه می توانیم به عدم زنگ زدگی، عدم پوسیدگی و خوردگی، سهولت نصب و اتصال، مقاومت بالا در برابر انواع مواد شیمیایی، انعطاف پذیری بالا، مقاومت بالا در برابر تغییرات دمایی و ضربه و فشار اشاره کنیم.

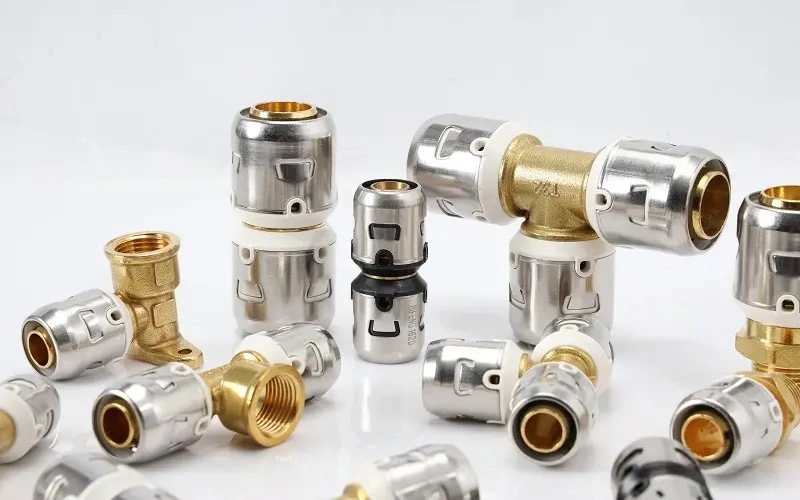

ساختار اتصالات پرسی
اتصالات پرسی لوله های 5 لایه برای کار با لوله های چند لایه تولید شده اند. بدنه این اتصالات فلزی است و معمولا از جنس برنج یا استیل می باشد. اتصالات پرسی دارای حلقه ای فلزی در بخش خارجی هستند که هنگام نصب به وسیله دستگاه پرس مخصوص روی لوله فشرده می شود. این روش اتصال نیاز به ابزار و تجهیزات خاص و نیروی کار ماهر دارد.
مزایای اتصالات پرسی
- مقاومت در برابر فشار بالا
- ظاهر مرتب
- کاهش نشت
- دوام و استحکام
1. مقاومت در برابر فشار بالا: اتصالات پرسی در برابر فشار بالا مقاومت زیادی دارند و به همین دلیل در سیستم هایی با فشار کاری بالا مورد استفاده قرار می گیرند.
2. ظاهر مرتب: اتصالات پرسی به مهره و حلقه فشاری نیازی ندارند و از این لحاظ ظاهر مرتب تری دارند.
3. کاهش نشت: اتصالات پرسی محکم هستند و احتمال نشت در آن ها بسیار کم می باشد.
4. دوام و استحکام : اتصالات پرسی به خاطر فشار بالایی که در زمان نصب بر روی لوله اعمال می شود، بسیار محکم و بادوام هستند.
معایب اتصالات پرسی
- نیار به ابزار خاص
- نیاز به نیروی کار ماهر
- یکبار مصرف بودن
1. نیار به ابزار خاص: برای نصب اتصالات پرسی به دستگاه پرس و تجهیزات خاص نیاز است و همین موضوع باعث ایجاد هزینه های اضافی می گردد.
2. نیاز به نیروی کار ماهر: برای نصب اتصالات پرسی به نیروی کار ماهر نیاز می باشد و همین موضوع هزینه های نیروی انسانی را افزایش می دهد.
3. یکبار مصرف بودن: در اتصالات پرسی امکان باز و بسته شدن وجود ندارد و یکبار مصرف هستند و بعد از نصب نمی توان آنها را بدون آسیب باز نمود.

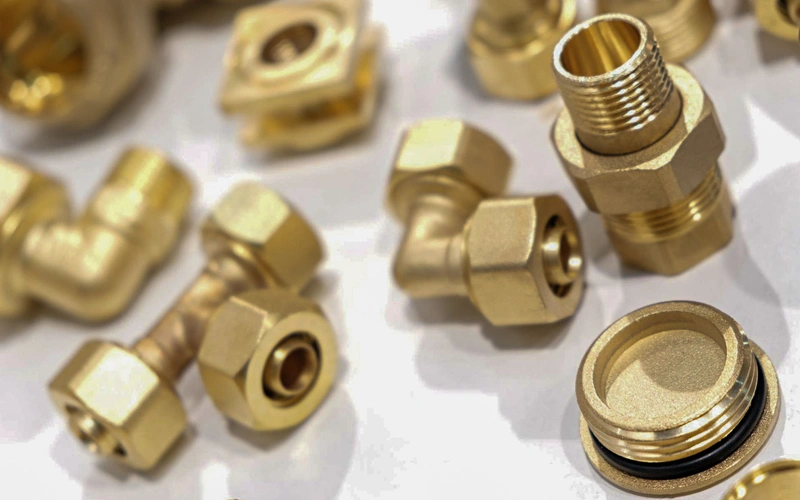

ساختار اتصالات کوپلی یا فشاری
اتصالات کوپلی یا اتصالات فشاری به وسیله یک مهره و حلقه فشاری به لوله متصل می شوند. نحوه اجرای لوله کشی 5 لایه با اتصالات کوپلی به این صورت است که ابتدا باید مهره را وارد لوله نموده و کالیبر کرد و در ادامه حلقه برنجی را وارد کرد. نباید به حلقه برنجی فشار وارد شود چون احتمال شکستگی و نشتی در آن وجود دارد. در آخر باید اتصال کوپلی را به محلول رقیق آب و مایع ظرفشویی آغشته کرد و آن را وارد لوله نمود. سپس به وسیله آچار مناسب و بستن مهره روی آن، عمل آب بندی کامل می شود.
مزایای اتصالات کوپلی
- نصب آسان
- قابلیت باز و بسته شدن
- مقاومت در برابر نشت
- مناسب برای سیستم های فشار پایین و متوسط
1. نصب آسان: برای نصب این نوع اتصالات نیاز به تجهیزات خاصی نمی باشد. نصب آسان اتصالات کوپلی برای پروژه های کوچک و متوسط که نیروی کار متخصص کم است، بسیار مناسب می باشد.
2. قابلیت باز و بسته شدن: اتصالات کوپلی به سهولت باز و بسته می شوند و همین ویژگی تعمیرات و نگهداری آن را راحت تر نموده است.
3. مقاومت در برابر نشت: طراحی خاص اتصالات کوپلی، معمولا مانع نشت مایعات می شود.
4. مناسب برای سیستم های فشار پایین و متوسط: برای سیستم هایی که فشار کاری آنها در محدوده پایین تا متوسط است، اتصالات کوپلی بسیار مناسب می باشد.
معایب اتصالات کوپلی
- محدودیت فشار کاری
- هزینه بالاتر
1-محدودیت فشار کاری: برای اتصالات کوپلی این احتمال وجود دارد که در فشارهای بالا دچار نشتی شود بنابراین برای سیستم های با فشار بالا مناسب نمی باشد.
2-هزینه بالاتر: گاهی هزینه اتصالات کوپلی از اتصالات پرسی بیشتر است.
نحوه انتخاب روش اتصالات برای پروژه ها
- نوع پروژه
- سیستم های گرمایش و سرمایش
- سیستم های آب آشامیدنی
1-نوع پروژه: در این موضوع قبل از هر چیز انتخاب باید براساس نوع پروژه باشد به این صورت که در پروژه های تجاری و صنعتی نیاز به سیستم هایی با فشار بالا و بادوام بیشتر است و اتصالات پرسی بهترین گزینه محسوب می شود چون استحکام و مقاومت بالایی دارد. همچنین در پروژه های بزرگ هزینه های اضافی برای نیروی کار ماهر و تهیه ابزار و تجهیزات خاص با توجه به دوام بالای اتصالات پرسی و کاهش نیاز به تعمیرات مکرر، می تواند توجیه پذیر باشد.
برای پروژه های خانگی و کوچک هم اتصالات کوپلی بهترین گزینه است چون نصب آن راحت است و به ابزار و تجهیزات خاصی نیاز نمی باشد. برای پروژه های مسکونی و سیستم های لوله کشی خانگی هم اتصالات کوپلی پیشنهاد می شود چون سیستم های لوله کشی خانگی فشار کاری بالایی ندارند.
2-سیستم های گرمایش و سرمایش: برای این سیستم ها اتصالاتی لازم است که توان تحمل دمای بالا و پایین را داشته باشند و معمولا از اتصالات پرسی استفاده می شود چون محکم و مقاوم هستند.
3-سیستم های آب آشامیدنی: کدام اتصال مناسب سیستم های آب آشامیدنی است؟ اتصالاتی که از مواد باکیفیت و غیرسمی ساخته شده اند و در برابر پوسیدگی مقاوم هستند.
جمع بندی
امروزه لوله کشی 5 لایه با توجه به ویژگی های منحصربه فرد و مزایای آن، یک انتخاب هوشمندانه برای سیستم های گرمایش و آبرسانی در ساختمان ها محسوب می شود. اجرای دقیق این نوع لوله کشی باعث کاهش هزینه های نگهداری، طول عمر بیشتر و بهره وری بالاتر سیستم لوله کشی می گردد. اتصالات کوپلی و پرسی جهت ایجاد اتصال محکم و بدون نشت بین لوله ها طراحی و تولید شده اند. اینکه کدام یک از این اتصالات مناسب تر است به یک سری فاکتور همچون نوع پروژه بستگی دارد.
